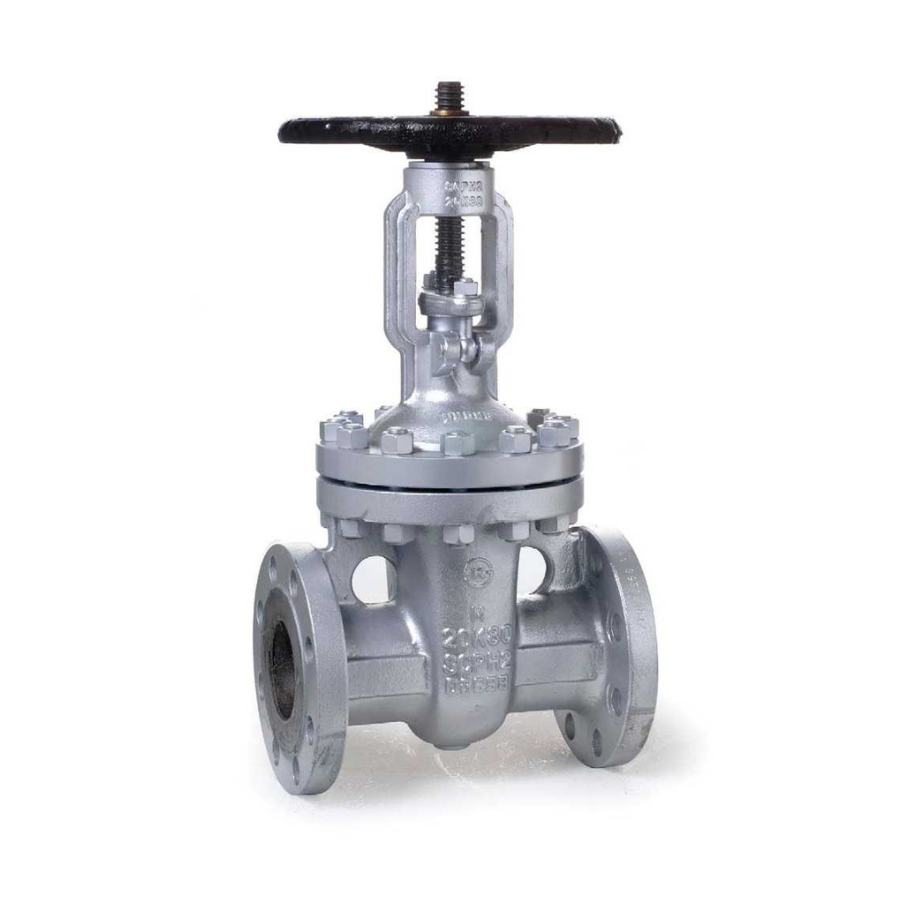

Van cổng inox

Van cổng inox (stainless steel gate valve) là một loại thiết bị van công nghiệp được sử dụng để mở/đóng dòng chảy lưu chất đi qua một vị trí cố định bằng cách nâng lên hoặc hạ cánh van xuống. Bên cạnh đó, van cổng có thể điều chỉnh đóng mở không hoàn toàn để tham gia điều chỉnh dòng chảy lưu chất.

Tiêu chuẩn van cổng inox tại QMS

• Mác thép: SUS 304, 304L, 316, 316L
• Tiêu chuẩn: Kết nối mặt bích (JIS, BS, DIN, ANSI)
• Xuất xứ: Đài Loan, Trung Quốc, Khác …
• Quy cách: Đường kính DN15 – DN500
• Áp lực: Từ 10 Bar đến 25 Bar
• Ứng dụng: Ngành cấp thoát nước, Xử lý nước thải, Hóa dầu..

Cấu tạo kỹ thuật của van cổng inox

Về cơ bản, cấu tạo kỹ thuật của van cổng cũng giống như các loại van khác như: Thân van, cửa van, nắp van, trục van, tay quay:

• Thân van: Được xem là bộ phận chính của van thường đúc nguyên khối bằng vật liệu thép không gỉ.Hai bên thân là nơi để kết nối với đường ống hoặc thiết bị khác, tuỳ vào hệ thống đường ống mà có thể là kết nối mặt bích, kết nối kiểu ren hoặc hàn. Thân van đóng vai trò bảo vệ các chi tiết bên trong van và kết nối với
• Đĩa van (cửa van): Đĩa van là bộ phận tiếp xúc trực tiếp và dùng để đóng mở dòng chảy lưu chất. Vật liệu sản xuất đĩa van được làm từ thép không gỉ chịu được nhiệt độ cao và chống ăn mòn tốt. Đĩa van được gắn với trục van bên trên sẽ gắn với thiết bị truyền động (tay quay) bằng mối ren. Khi xoay tay quay theo chiều kim đồng hồ thì trục van chuyển động kéo đĩa van lên (van mở) và quay ngược kim đồng hồ van sẽ đóng.
• Trục van(ty van): Được thiết kế là một thanh kim loại hình trụ phía trên là mối ren để kết nối với bộ phận truyền động (tay quay), phần dưới kết nối với đĩa văn bằng ren hoặc thanh chốt.
• Gioăng: Là một bộ phận chèn vào van cổng để tạo độ kín ngăn không cho dòng chảy rò rỉ ra bên ngoài
• Bộ phận truyền động (tay quay): Bộ phận truyền động được làm bằng vật liệu thép không gỉ được thiết kế dạng vô lăng dùng để đóng van bằng tay. Khi quay vô lăng ngược chiều kim đồng hồ van sẽ mở, ngược lại khi quay cùng chiều kim đồng hồ van sẽ đóng.

Nguyên lý hoạt động của van cổng inox

Van cổng inox hoạt động cũng giống như các loại van khác. Quy trình đóng và mở van sẽ hoạt động như sau:

Khi van đang ở trạng thái đóng, đĩa van ở trạng thái chặn toàn dòng lưu chất đi qua. Khi tác động lực vào tay quay theo hướng ngược hướng kim đồng hồ, trục van sẽ di chuyển lên kéo đĩa van đi lên (trạng thái mở van) cho phép dòng lưu chất đi qua van. Khi vặn tay quay theo hướng ngược lại trục van sẽ đi xuống kéo đĩa van chặn dòng lưu chất đi qua.

Van cổng được thiết kế để sử dụng chủ yếu cho những đoạn đường ống không đóng mở dòng chảy thường xuyên.

Phân biệt van cổng theo kiểu kết nối

Van cổng mặt bích inox

Van cổng mặt bích inox là một dạng van cổng kết nối dạng mặt bích thường được sử dụng trong đường ống có kích thước lớn từ DN40 trở lên. Việc lắp van cổng mặt bích không phức tạp nên người lắp đặt có thể thực hiện một cách nhanh chóng cũng như thay thế linh kiện, bảo dưỡng đường ống sẽ thuận tiện hơn.

Van cổng nối ren inox

Van cổng lắp ren là một dạng van cổng kết nối ren thường được sử dụng cho đường ống có kích thước nhỏ. Đặc điểm của van cổng kết nối ren này có kết cấu đơn giản, giá thành tương đối rẻ.

Van cổng hàn inox

Van cổng nối hàn được dùng cho hệ thống có áp suất lớn yêu cầu việc kết nối van cổng phải chắc chắn tuyệt đối. Loại van này không phổ biến do rất khó khăn trong việc xác định vị trí chính xác để nối hàn.

Ưu điểm nhược điểm của van cổng

Ưu điểm của van inox cổng:

• Van cổng không làm giảm áp suất của dòng chảy khi lưu thông qua van
• Van cổng có hành trình đóng mở nhanh và ngắn nên sử dụng ít lực hơn so với các loại van khác đặc biệt là van cầu
• Van cổng inox được làm từ chất liệu thép không gỉ nên có độ bền cao, khả năng chống ăn mòn và làm việc rất tốt trong môi trường có nhiệt độ cao.
• Van cổng được ứng dụng rộng rãi ngoài hệ thống lưu thông nước, dầu,… loại van này có thể sử dụng trong môi trường chứa chất rắn dạng hạt và có độ nhớt lớn. Ngoài ra có thể sử dụng van cổng inox như một van thông hơi, hệ thống chân không thấp.
• Không gây ra hiện tượng run giật đường ống
• Các chi tiết đơn giản dễ dàng lắp ráp nên dễ dàng vận hành và bảo dưỡng

Nhược điểm:

• Thành van cổng inox dễ bị xói mòn do tiếp xúc lâu ngày với dòng lưu chất
• Khi lắp đặt van cổng cần một khoảng không gian đủ rộng để đặt van (đối với van có cổng ty nổi)
• Đĩa van có dạng song song và cấu tạo khá phức tạp nên dễ gây ra vấn đề kẹt đĩa trong quá trình vận hành.
• Nhiều thành phần nên làm cho công tác bảo trì bảo dưỡng tốn kém và kéo dài thời gian hơn.

Ứng dụng của van cổng trong các lĩnh vực đời sống và công nghiệp

Van cổng được ứng dụng đa số trong các lĩnh vực công nghiệp hơn là trong đời sống. Dưới đây, là một số ứng dụng của van cổng cùng tham khảo nhé!

• Ứng dụng trong hệ thống ống cung cấp nước sạch cho nhà máy, khu dân cư, nhà cao tầng,…
• Hệ thống thoát nước chống ngập úng, hệ thống thuỷ lợi, hệ thống tưới tiêu cho nông nghiệp
• Hệ thống xử lý nước thải
• Hệ thống sản xuất thực phẩm, đồ uống, dược phẩm
• Hệ thống PCCC
• Hệ thống dẫn khí gas, khí nén, nhiên liệu
• Hệ thống sản xuất vật liệu xây dựng

QMS – Inox Quang Minh chuyên cung cấp thiết bị van cổng inox công nghiệp

Công ty QMS – Inox Quang Minh chuyên cung cấp sản phẩm chất lượng bao gồm các loại van cổng inox, van Y inox, van 1 chiều inox, …. có nguồn gốc xuất xứ ràng và chất lượng đạt các tiêu chuẩn quốc tế.

Vơi kinh nghiệm hơn 16 năm trong ngành thép không gỉ. QMS – Inox Quang Minh đã cung cấp các hạng mục inox cho rất nhiều công trình lớn tại Việt Nam như: Landmark 81, Pullman Phú Quốc, khách sạn Hilton, nhà máy xử lý nước thải Lê Minh Xuân,…

Ngoài ống van cổng inox, QMS còn cung cấp các loại ống inox hàn đúc 316,304 công nghiệp, phụ kiện inox, tấm cuộn inox, mặt bích inox, van inox công nghiệp,… QMS cam kết hàng hoá có đầy đủ chứng chỉ CO, CQ, bảo hành 3 năm kể từ ngày giao hàng.

Quý khách hàng có nhu cầu tham khảo sản phẩm cũng như xem bảng giá chi tiết hãy liên hệ chúng tôi qua số hotline: 0906.345.304 hoặc nhấn vào biểu tượng gọi nhanh (trên giao diện thoại) để được tư vấn, báo giá ngay.
