Bầu giảm inox (hay còn gọi là côn thu inox) được làm từ vật liệu thép không gỉ. Bầu giảm inox được sản xuất bằng phương pháp ép nóng hoặc rèn. Bầu giảm inox có hai loại bao gồm: Bầu giảm inox đồng tâm và bầu giảm inox lệch tâm.
Bầu giảm inox 304, bầu giảm inox 316 hoạt động tốt trong môi trường có nhiệt độ cao, áp suất lớn, môi trường lưu chất (khí, hơi, nước, dung dịch hoá chất ăn mòn,…).
Tiêu chuẩn bầu giảm inox tại QMS
- Mác thép: SUS 304, 304L, 316, 316L
- Tiêu chuẩn: ASTM A403, ASME B16.9
- Xuất xứ: Malaysia, Việt Nam, Trung Quốc …
- Quy cách: Đường kính DN8 – DN500
- Ứng dụng: Ngành xử lý nước thải, Cấp thoát nước, Ngành Bia rượu, Dầu khí, Hóa chất, Khí hơi …
Các loại bầu giảm inox

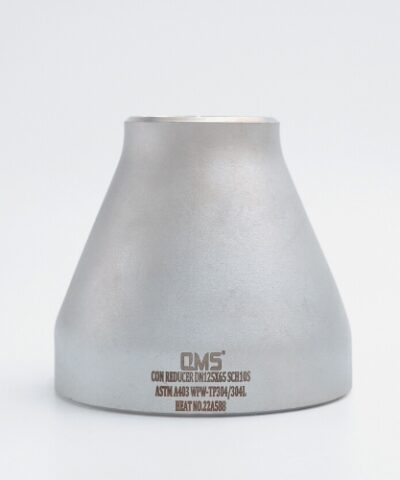

Bầu giảm inox đồng tâm
Bầu giảm inox đồng tâm (reducer stainless steel fittings) là một loại phụ kiện inox dùng để kết nối hai đường ống có đường kính khác nhau.
Tâm của hai đầu bầu giảm được đặt nằm trên mặt phẳng chia bầu thành hai phần bằng nhau. Mác thép được sử dụng để sản xuất bầu giảm inox là 304 và 316 phù hợp với hệ thống đường ống.
Trong hệ thống đường ống công nghệ, bầu giảm đồng tâm phải đảm bảo yêu cầu sạch, không bị gỉ sét và không bị ăn mòn bởi hóa chất.
Vì vậy, vật liệu inox là một trong những vật liệu được lựa chọn hàng đầu vì khả năng chống gỉ sét và tăng cường độ bền và cứng cho đường ống.

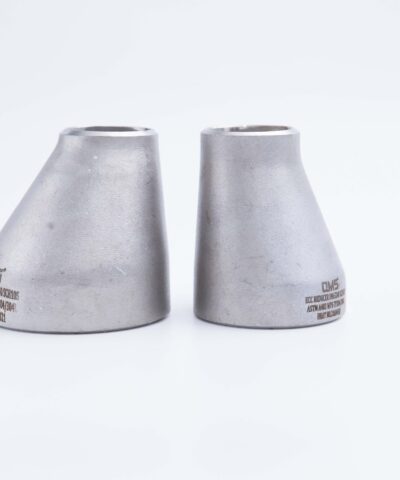

Bầu giảm inox lệch tâm
Bầu giảm inox lệch tâm (Eccentric reducer Stainless Steel fittings) là một loại phụ kiện inox được sử dụng để nối hai ống có kích thước khác nhau nhằm thu nhỏ kích thước dòng trong hệ thống đường ống công nghệ.
Bầu giảm inox lệch tâm thường được ứng dụng để lắp vào mặt hút của bơm ngăn các bong bóng khí được hình thành trong hệ thống. Ngoài ra, bầu giảm inox lệch tâm còn có tác dụng giảm ồn và giảm rung cho hệ thống đường ống.
Thông số kỹ thuật của bầu giảm đồng tâm
Độ dày thành ống (wall thickness) của bầu giảm inox đồng tâm tuân theo tiêu chuẩn ASME B36. 10M, B36. 19M.
| (NPS) | (OD) | ||
| Large End in | Small End in | End to End in | |
| mm (inch) | mm (inch) | mm (inch) | |
| 3∕4 × 1∕2 | 26.7 (1.05) | 21.3 (0.84) | 38 (1.5) |
| 3∕4 × 3∕8 | 26.7 (1.05) | 17.3 (0.68) | 38 (1.5) |
| 1 × 3∕4 | 33.4 (1.32) | 26.7 (1.05) | 51 (2) |
| 1 × 1∕2 | 33.4 (1.32) | 21.3 (0.84) | 51 (2) |
| 1 1/4 × 1 | 42.2 (1.66) | 33.4 (1.32) | 51 (2) |
| 1 1/4 × 3∕4 | 42.2 (1.66) | 26.7 (1.05) | 51 (2) |
| 1 1/4 × 1∕2 | 42.2 (1.66) | 21.3 (0.84) | 51 (2) |
| 1 1/2 × 1 1/4 | 48.3 (1.9) | 42.2 (1.66) | 64 (2.5) |
| 11∕2 × 1 | 48.3 (1.9) | 33.4 (1.32) | 64 (2.5) |
| 1 1/2 × 3/4 | 48.3 (1.9) | 26.7 (1.05) | 64 (2.5) |
| 1 1/2 × 3/4 | 48.3 (1.9) | 21.3 (0.84) | 64 (2.5) |
| 2 × 1 1/2 | 60.3 (2.38) | 48.3 (1.9) | 76 (3) |
| 2 × 1 1/4 | 60.3 (2.38) | 42.2 (1.66) | 76 (3) |
| 2 × 1 | 60.3 (2.38) | 33.4 (1.32) | 76 (3) |
| 2 × 3/4 | 60.3 (2.38) | 26.7 (1.05) | 76 (3) |
| 2 1/2 × 2 | 73 (2.88) | 60.3 (2.38) | 89 (3.5) |
| 2 1/2 × 1 1/2 | 73 (2.88) | 48.3 (1.9) | 89 (3.5) |
| 2 1/2 × 1 1/4 | 73 (2.88) | 42.2 (1.66) | 89 (3.5) |
| 2 1/2 × 1 | 73 (2.88) | 33.4 (1.32) | 89 (3.5) |
| 3 × 2 1/2 | 88.9 (3.5) | 73 (2.88) | 89 (3.5) |
| 3 × 2 | 88.9 (3.5) | 60.3 (2.38) | 89 (3.5) |
| 3 × 1 1/2 | 88.9 (3.5) | 48.3 (1.9) | 89 (3.5) |
| 3 × 1 1/4 | 88.9 (3.5) | 42.2 (1.66) | 89 (3.5) |
| 3.5 × 3 | 101.6 (4) | 88.9 (3.5) | 102 (4) |
| 3.5 × 2 1/2 | 101.6 (4) | 73 (2.88) | 102 (4) |
| 3.5 × 2 | 101.6 (4) | 60.3 (2.38) | 102 (4) |
| 3.5 × 1 1/2 | 101.6 (4) | 48.3 (1.9) | 102 (4) |
| 3.5 × 1 1/4 | 101.6 (4) | 42.2 (1.66) | 102 (4) |
| 4 × 3.5 | 114.3 (4.5) | 101.6 (4) | 102 (4) |
| 4 × 3 | 114.3 (4.5) | 88.9 (3.5) | 102 (4) |
| 4 × 2 1/2 | 114.3 (4.5) | 73 (2.88) | 102 (4) |
| 4 × 2 | 114.3 (4.5) | 60.3 (2.38) | 102 (4) |
| 4 × 1 1/2 | 114.3 (4.5) | 48.3 (1.9) | 102 (4) |
| 5 × 4 | 141.3 (5.56) | 114.3 (4.5) | 127 (5) |
| 5 × 3.5 | 141.3 (5.56) | 101.6 (4) | 127 (5) |
| 5 × 3 | 141.3 (5.56) | 88.9 (3.5) | 127 (5) |
| 5 × 2 1/2 | 141.3 (5.56) | 73 (2.88) | 127 (5) |
| 5 × 2 | 141.3 (5.56) | 60.3 (2.38) | 127 (5) |
| 6 × 5 | 168.3 (6.62) | 141.3 (5.56) | 140 (5.5) |
| 6 × 4 | 168.3 (6.62) | 114.3 (4.5) | 140 (5.5) |
| 6 × 3.5 | 168.3 (6.62) | 101.6 (4) | 140 (5.5) |
| 6 × 3 | 168.3 (6.62) | 88.9 (3.5) | 140 (5.5) |
| 6 × 2 1/2 | 168.3 (6.62) | 73 (2.88) | 140 (5.5) |
| 8 × 6 | 219.1 (8.62) | 168.3 (6.62) | 152 (6) |
| 8 × 5 | 219.1 (8.62) | 141.3 (5.56) | 152 (6) |
| 8 × 4 | 219.1 (8.62) | 114.3 (4.5) | 152 (6) |
| 8 × 3.5 | 219.1 (8.62) | 101.6 (4) | 152 (6) |
| 10 × 8 | 273 (10.75) | 219.1 (8.62) | 178 (7) |
| 10 × 6 | 273 (10.75) | 168.3 (6.62) | 178 (7) |
| 10 × 5 | 273 (10.75) | 141.3 (5.56) | 178 (7) |
| 10 × 4 | 273 (10.75) | 114.3 (4.5) | 178 (7) |
| 12 × 10 | 323.8 (12.75) | 273 (10.75) | 203 (8) |
| 12 × 8 | 323.8 (12.75) | 219.1 (8.62) | 203 (8) |
| 12 × 6 | 323.8 (12.75) | 168.3 (6.62) | 203 (8) |
| 12 × 5 | 323.8 (12.75) | 141.3 (5.56) | 203 (8) |
| 14 × 12 | 355.6 (14) | 323.8 (12.75) | 330 (13) |
| 14 × 10 | 355.6 (14) | 273 (10.75) | 330 (13) |
| 14 × 8 | 355.6 (14) | 219.1 (8.62) | 330 (13) |
| 14 × 6 | 355.6 (14) | 168.3 (6.62) | 330 (13) |
| 16 × 14 | 406.4 (16) | 355.6 (14) | 356 (14) |
| 16 × 12 | 406.4 (16) | 323.8 (12.75) | 356 (14) |
| 16 × 10 | 406.4 (16) | 273 (10.75) | 356 (14) |
| 16 × 8 | 406.4 (16) | 219.1 (8.62) | 356 (14) |
| 18 × 16 | 457 (18) | 406.4 (16) | 381 (15) |
| 18 × 14 | 457 (18) | 355.6 (14) | 381 (15) |
| 18 × 12 | 457 (18) | 323.8 (12.75) | 381 (15) |
| 18 × 10 | 457 (18) | 273 (10.75) | 381 (15) |
| 20 × 18 | 508 (20) | 457 (18) | 508 (20) |
| 20 × 16 | 508 (20) | 406.4 (16) | 508 (20) |
| 20 × 14 | 508 (20) | 355.6 (14) | 508 (20) |
| 20 × 12 | 508 (20) | 323.8 (12.75) | 508 (20) |
| 22 × 20 | 559 (22) | 508 (20) | 508 (20) |
| 22 × 18 | 559 (22) | 457 (18) | 508 (20) |
| 22 × 16 | 559 (22) | 406.4 (16) | 508 (20) |
| 22 × 14 | 559 (22) | 355.4 (14) | 508 (20) |
| 24 × 22 | 610 (24) | 559 (22) | 508 (20) |
| 24 × 20 | 610 (24) | 508 (20) | 508 (20) |
| 24 × 18 | 610 (24) | 457 (18) | 508 (20) |
| 24 × 16 | 610 (24) | 406.4 (16) | 508 (20) |
| 26 × 24 | 660 (26) | 610 (24) | 610 (24) |
| 26 × 22 | 660 (26) | 559 (22) | 610 (24) |
| 26 × 20 | 660 (26) | 508 (20) | 610 (24) |
| 26 × 18 | 660 (26) | 457 (18) | 610 (24) |
| 28 × 26 | 711 (28) | 660 (26) | 610 (24) |
| 28 × 24 | 711 (28) | 610 (24) | 610 (24) |
| 28 × 20 | 711 (28) | 508 (20) | 610 (24) |
| 28 × 18 | 711 (28) | 457 (18) | 610 (24) |
| 30 × 28 | 762 (30) | 711 (28) | 610 (24) |
| 30 × 26 | 762 (30) | 660 (26) | 610 (24) |
| 30 × 24 | 762 (30) | 610 (24) | 610 (24) |
| 30 × 20 | 762 (30) | 508 (20) | 610 (24) |
| 32 × 30 | 813 (32) | 762 (30) | 610 (24) |
| 32 × 28 | 813 (32) | 711 (28) | 610 (24) |
| 32 × 26 | 813 (32) | 660 (26) | 610 (24) |
| 32 × 24 | 813 (32) | 610 (24) | 610 (24) |
| 34 × 32 | 864 (34) | 813 (32) | 610 (24) |
| 34 × 30 | 864 (34) | 762 (30) | 610 (24) |
| 34 × 26 | 864 (34) | 660 (26) | 610 (24) |
| 34 × 24 | 864 (34) | 610 (24) | 610 (24) |
| 36 × 34 | 914 (36) | 864 (34) | 610 (24) |
| 36 × 32 | 914 (36) | 813 (32) | 610 (24) |
| 36 × 30 | 914 (36) | 762 (30) | 610 (24) |
| 36 × 26 | 914 (36) | 660 (26) | 610 (24) |
| 36 × 24 | 914 (36) | 610 (24) | 610 (24) |
| 38 × 36 | 965 (38) | 914 (36) | 610 (24) |
| 38 × 34 | 965 (38) | 864 (34) | 610 (24) |
| 38 × 32 | 965 (38) | 813 (32) | 610 (24) |
| 38 × 30 | 965 (38) | 762 (30) | 610 (24) |
| 38 × 28 | 965 (38) | 711 (28) | 610 (24) |
| 38 × 26 | 965 (38) | 660 (26) | 610 (24) |
| 40 × 38 | 1016 (40) | 965 (38) | 610 (24) |
| 40 × 36 | 1016 (40) | 914 (36) | 610 (24) |
| 40 × 34 | 1016 (40) | 864 (34) | 610 (24) |
| 40 × 32 | 1016 (40) | 813 (32) | 610 (24) |
| 40 × 30 | 1016 (40) | 762 (30) | 610 (24) |
| 42 × 40 | 1067 (42) | 1016 (40) | 610 (24) |
| 42 × 38 | 1067 (42) | 965 (38) | 610 (24) |
| 42 × 36 | 1067 (42) | 914 (36) | 610 (24) |
| 42 × 34 | 1067 (42) | 864 (34) | 610 (24) |
| 42 × 32 | 1067 (42) | 813 (32) | 610 (24) |
| 42 × 30 | 1067 (42) | 762 (30) | 610 (24) |
| 44 × 42 | 1118 (44) | 1067 (42) | 610 (24) |
| 44 × 40 | 1118 (44) | 1016 (40) | 610 (24) |
| 44 × 38 | 1118 (44) | 965 (38) | 610 (24) |
| 44 × 36 | 1118 (44) | 914 (36) | 610 (24) |
| 46 × 44 | 1168 (46) | 1118 (44) | 711 (28) |
| 46 × 42 | 1168 (46) | 1067 (42) | 711 (28) |
| 46 × 40 | 1168 (46) | 1016 (40) | 711 (28) |
| 46 × 38 | 1168 (46) | 965 (38) | 711 (28) |
| 48 × 46 | 1219 (48) | 1168 (46) | 711 (28) |
| 48 × 44 | 1219 (48) | 1118 (44) | 711 (28) |
| 48 × 42 | 1219 (48) | 1067 (42) | 711 (28) |
| 48 × 40 | 1219 (48) | 1016 (40) | 711 (28) |
Lưu ý:
OD (Outside Diameter) (Đường kính ngoài).
NPS (Nominal pipe size) là đơn vị đo đường kính của ống thép đúc có đơn vị ký hiệu là inch.
Thông số kỹ thuật của bầu giảm lệch tâm
Độ dày thành ống (wall thickness) của các loại bầu giảm inox lệch tâm tuân theo tiêu chuẩn ASME B36. 10M, B36. 19M.
|
Kích thước ống danh nghĩa |
Đường kính ngoài |
||
| (NPS) | (D) | ||
| Large End in (D) | Small End in (P) | End to End in (H) | |
| mm (inch) | mm (inch) | mm (inch) | |
| 3∕4 × 1∕2 | 26.7 (1.05) | 21.3 (0.84) | 38 (1.5) |
| 3∕4 × 3∕8 | 26.7 (1.05) | 17.3 (0.68) | 38 (1.5) |
| 1 × 3∕4 | 33.4 (1.32) | 26.7 (1.05) | 51 (2) |
| 1 × 1∕2 | 33.4 (1.32) | 21.3 (0.84) | 51 (2) |
| 1 1/4 × 1 | 42.2 (1.66) | 33.4 (1.32) | 51 (2) |
| 1 1/4 × 3∕4 | 42.2 (1.66) | 26.7 (1.05) | 51 (2) |
| 1 1/4 × 1∕2 | 42.2 (1.66) | 21.3 (0.84) | 51 (2) |
| 1 1/2 × 1 1/4 | 48.3 (1.9) | 42.2 (1.66) | 64 (2.5) |
| 11∕2 × 1 | 48.3 (1.9) | 33.4 (1.32) | 64 (2.5) |
| 1 1/2 × 3/4 | 48.3 (1.9) | 26.7 (1.05) | 64 (2.5) |
| 1 1/2 × 3/4 | 48.3 (1.9) | 21.3 (0.84) | 64 (2.5) |
| 2 × 1 1/2 | 60.3 (2.38) | 48.3 (1.9) | 76 (3) |
| 2 × 1 1/4 | 60.3 (2.38) | 42.2 (1.66) | 76 (3) |
| 2 × 1 | 60.3 (2.38) | 33.4 (1.32) | 76 (3) |
| 2 × 3/4 | 60.3 (2.38) | 26.7 (1.05) | 76 (3) |
| 2 1/2 × 2 | 73 (2.88) | 60.3 (2.38) | 89 (3.5) |
| 2 1/2 × 1 1/2 | 73 (2.88) | 48.3 (1.9) | 89 (3.5) |
| 2 1/2 × 1 1/4 | 73 (2.88) | 42.2 (1.66) | 89 (3.5) |
| 2 1/2 × 1 | 73 (2.88) | 33.4 (1.32) | 89 (3.5) |
| 3 × 2 1/2 | 88.9 (3.5) | 73 (2.88) | 89 (3.5) |
| 3 × 2 | 88.9 (3.5) | 60.3 (2.38) | 89 (3.5) |
| 3 × 1 1/2 | 88.9 (3.5) | 48.3 (1.9) | 89 (3.5) |
| 3 × 1 1/4 | 88.9 (3.5) | 42.2 (1.66) | 89 (3.5) |
| 3.5 × 3 | 101.6 (4) | 88.9 (3.5) | 102 (4) |
| 3.5 × 2 1/2 | 101.6 (4) | 73 (2.88) | 102 (4) |
| 3.5 × 2 | 101.6 (4) | 60.3 (2.38) | 102 (4) |
| 3.5 × 1 1/2 | 101.6 (4) | 48.3 (1.9) | 102 (4) |
| 3.5 × 1 1/4 | 101.6 (4) | 42.2 (1.66) | 102 (4) |
| 4 × 3.5 | 114.3 (4.5) | 101.6 (4) | 102 (4) |
| 4 × 3 | 114.3 (4.5) | 88.9 (3.5) | 102 (4) |
| 4 × 2 1/2 | 114.3 (4.5) | 73 (2.88) | 102 (4) |
| 4 × 2 | 114.3 (4.5) | 60.3 (2.38) | 102 (4) |
| 4 × 1 1/2 | 114.3 (4.5) | 48.3 (1.9) | 102 (4) |
| 5 × 4 | 141.3 (5.56) | 114.3 (4.5) | 127 (5) |
| 5 × 3.5 | 141.3 (5.56) | 101.6 (4) | 127 (5) |
| 5 × 3 | 141.3 (5.56) | 88.9 (3.5) | 127 (5) |
| 5 × 2 1/2 | 141.3 (5.56) | 73 (2.88) | 127 (5) |
| 5 × 2 | 141.3 (5.56) | 60.3 (2.38) | 127 (5) |
| 6 × 5 | 168.3 (6.62) | 141.3 (5.56) | 140 (5.5) |
| 6 × 4 | 168.3 (6.62) | 114.3 (4.5) | 140 (5.5) |
| 6 × 3.5 | 168.3 (6.62) | 101.6 (4) | 140 (5.5) |
| 6 × 3 | 168.3 (6.62) | 88.9 (3.5) | 140 (5.5) |
| 6 × 2 1/2 | 168.3 (6.62) | 73 (2.88) | 140 (5.5) |
| 8 × 6 | 219.1 (8.62) | 168.3 (6.62) | 152 (6) |
| 8 × 5 | 219.1 (8.62) | 141.3 (5.56) | 152 (6) |
| 8 × 4 | 219.1 (8.62) | 114.3 (4.5) | 152 (6) |
| 8 × 3.5 | 219.1 (8.62) | 101.6 (4) | 152 (6) |
| 10 × 8 | 273 (10.75) | 219.1 (8.62) | 178 (7) |
| 10 × 6 | 273 (10.75) | 168.3 (6.62) | 178 (7) |
| 10 × 5 | 273 (10.75) | 141.3 (5.56) | 178 (7) |
| 10 × 4 | 273 (10.75) | 114.3 (4.5) | 178 (7) |
| 12 × 10 | 323.8 (12.75) | 273 (10.75) | 203 (8) |
| 12 × 8 | 323.8 (12.75) | 219.1 (8.62) | 203 (8) |
| 12 × 6 | 323.8 (12.75) | 168.3 (6.62) | 203 (8) |
| 12 × 5 | 323.8 (12.75) | 141.3 (5.56) | 203 (8) |
| 14 × 12 | 355.6 (14) | 323.8 (12.75) | 330 (13) |
| 14 × 10 | 355.6 (14) | 273 (10.75) | 330 (13) |
| 14 × 8 | 355.6 (14) | 219.1 (8.62) | 330 (13) |
| 14 × 6 | 355.6 (14) | 168.3 (6.62) | 330 (13) |
| 16 × 14 | 406.4 (16) | 355.6 (14) | 356 (14) |
| 16 × 12 | 406.4 (16) | 323.8 (12.75) | 356 (14) |
| 16 × 10 | 406.4 (16) | 273 (10.75) | 356 (14) |
| 16 × 8 | 406.4 (16) | 219.1 (8.62) | 356 (14) |
| 18 × 16 | 457 (18) | 406.4 (16) | 381 (15) |
| 18 × 14 | 457 (18) | 355.6 (14) | 381 (15) |
| 18 × 12 | 457 (18) | 323.8 (12.75) | 381 (15) |
| 18 × 10 | 457 (18) | 273 (10.75) | 381 (15) |
| 20 × 18 | 508 (20) | 457 (18) | 508 (20) |
| 20 × 16 | 508 (20) | 406.4 (16) | 508 (20) |
| 20 × 14 | 508 (20) | 355.6 (14) | 508 (20) |
| 20 × 12 | 508 (20) | 323.8 (12.75) | 508 (20) |
| 22 × 20 | 559 (22) | 508 (20) | 508 (20) |
| 22 × 18 | 559 (22) | 457 (18) | 508 (20) |
| 22 × 16 | 559 (22) | 406.4 (16) | 508 (20) |
| 22 × 14 | 559 (22) | 355.4 (14) | 508 (20) |
| 24 × 22 | 610 (24) | 559 (22) | 508 (20) |
| 24 × 20 | 610 (24) | 508 (20) | 508 (20) |
| 24 × 18 | 610 (24) | 457 (18) | 508 (20) |
| 24 × 16 | 610 (24) | 406.4 (16) | 508 (20) |
| 26 × 24 | 660 (26) | 610 (24) | 610 (24) |
| 26 × 22 | 660 (26) | 559 (22) | 610 (24) |
| 26 × 20 | 660 (26) | 508 (20) | 610 (24) |
| 26 × 18 | 660 (26) | 457 (18) | 610 (24) |
| 28 × 26 | 711 (28) | 660 (26) | 610 (24) |
| 28 × 24 | 711 (28) | 610 (24) | 610 (24) |
| 28 × 20 | 711 (28) | 508 (20) | 610 (24) |
| 28 × 18 | 711 (28) | 457 (18) | 610 (24) |
| 30 × 28 | 762 (30) | 711 (28) | 610 (24) |
| 30 × 26 | 762 (30) | 660 (26) | 610 (24) |
| 30 × 24 | 762 (30) | 610 (24) | 610 (24) |
| 30 × 20 | 762 (30) | 508 (20) | 610 (24) |
| 32 × 30 | 813 (32) | 762 (30) | 610 (24) |
| 32 × 28 | 813 (32) | 711 (28) | 610 (24) |
| 32 × 26 | 813 (32) | 660 (26) | 610 (24) |
| 32 × 24 | 813 (32) | 610 (24) | 610 (24) |
| 34 × 32 | 864 (34) | 813 (32) | 610 (24) |
| 34 × 30 | 864 (34) | 762 (30) | 610 (24) |
| 34 × 26 | 864 (34) | 660 (26) | 610 (24) |
| 34 × 24 | 864 (34) | 610 (24) | 610 (24) |
| 36 × 34 | 914 (36) | 864 (34) | 610 (24) |
| 36 × 32 | 914 (36) | 813 (32) | 610 (24) |
| 36 × 30 | 914 (36) | 762 (30) | 610 (24) |
| 36 × 26 | 914 (36) | 660 (26) | 610 (24) |
| 36 × 24 | 914 (36) | 610 (24) | 610 (24) |
| 38 × 36 | 965 (38) | 914 (36) | 610 (24) |
| 38 × 34 | 965 (38) | 864 (34) | 610 (24) |
| 38 × 32 | 965 (38) | 813 (32) | 610 (24) |
| 38 × 30 | 965 (38) | 762 (30) | 610 (24) |
| 38 × 28 | 965 (38) | 711 (28) | 610 (24) |
| 38 × 26 | 965 (38) | 660 (26) | 610 (24) |
| 40 × 38 | 1016 (40) | 965 (38) | 610 (24) |
| 40 × 36 | 1016 (40) | 914 (36) | 610 (24) |
| 40 × 34 | 1016 (40) | 864 (34) | 610 (24) |
| 40 × 32 | 1016 (40) | 813 (32) | 610 (24) |
| 40 × 30 | 1016 (40) | 762 (30) | 610 (24) |
| 42 × 40 | 1067 (42) | 1016 (40) | 610 (24) |
| 42 × 38 | 1067 (42) | 965 (38) | 610 (24) |
| 42 × 36 | 1067 (42) | 914 (36) | 610 (24) |
| 42 × 34 | 1067 (42) | 864 (34) | 610 (24) |
| 42 × 32 | 1067 (42) | 813 (32) | 610 (24) |
| 42 × 30 | 1067 (42) | 762 (30) | 610 (24) |
| 44 × 42 | 1118 (44) | 1067 (42) | 610 (24) |
| 44 × 40 | 1118 (44) | 1016 (40) | 610 (24) |
| 44 × 38 | 1118 (44) | 965 (38) | 610 (24) |
| 44 × 36 | 1118 (44) | 914 (36) | 610 (24) |
| 46 × 44 | 1168 (46) | 1118 (44) | 711 (28) |
| 46 × 42 | 1168 (46) | 1067 (42) | 711 (28) |
| 46 × 40 | 1168 (46) | 1016 (40) | 711 (28) |
| 46 × 38 | 1168 (46) | 965 (38) | 711 (28) |
| 48 × 46 | 1219 (48) | 1168 (46) | 711 (28) |
| 48 × 44 | 1219 (48) | 1118 (44) | 711 (28) |
| 48 × 42 | 1219 (48) | 1067 (42) | 711 (28) |
| 48 × 40 | 1219 (48) | 1016 (40) | 711 (28) |
Lưu ý:
OD (Outside Diameter) (Đường kính ngoài)
NPS (Nominal pipe size) là đơn vị đo đường kính của ống thép đúc có đơn vị ký hiệu là inch
Ứng dụng của bầu giảm inox trong hệ thống đường ống công nghiệp
Bầu giảm inox được ứng dụng trong hệ thống đường ống công nghệ, hệ thống dẫn khí nén, hệ thống đường dẫn gas, khí đốt, xăng dầu,….trong các dự án công nghiệp:
- Nhà máy năng lượng
- Nhà máy hóa chất
- Toà nhà cao tầng
- Ngành công nghiệp dầu khí
- Ngành công nghiệp luyện kim
- Ngành công nghiệp đóng tàu
- Trong xây dựng nhà máy xử lý nước thải
QMS- Đơn vị cung cấp ống inox công nghiệp và phụ kiện inox tốt nhất TPHCM
Công ty QMS – Inox Quang Minh chuyên cung cấp sản phẩm inox chất lượng bao gồm các loại ống inox công nghiệp, phụ kiện bầu giảm inox, mặt bích inox,…. có nguồn gốc xuất xứ ràng và chất lượng đạt các tiêu chuẩn quốc tế.
Ngoài bầu giảm inox, QMS còn cung cấp các loại ống inox hàn đúc 316,304 công nghiệp, phụ kiện inox, tấm cuộn inox, mặt bích inox, van inox công nghiệp,… QMS cam kết hàng hoá có đầy đủ chứng chỉ CO, CQ, bảo hành 3 năm kể từ ngày giao hàng.
Quý khách có nhu cầu mua tìm kiếm nhà cung cấp bầu giảm lệch tâm cũng như các loại ống inox công nghiệp, mặt bích, tấm cuộn inox, phụ kiện inox cho công trình, để đấu thầu,… Vui lòng liên hệ Hotline: 0906345304 để được tư vấn, hỗ trợ và báo giá tốt nhất.
Đánh giá
Chưa có đánh giá nào.
