Chén hàn inox

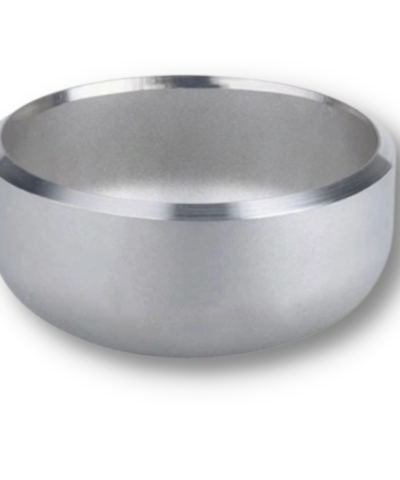

Chén hàn inox (butt weld cap) hay còn gọi là nắp bịt ống là một trong những phụ kiện inox dùng để bịt kín đường ống ngăn dòng chảy bằng phương pháp hàn ở phía cuối đường ống. Chén hàn inox được sản xuất bằng vật liệu thép không gỉ 304, 316, 316L và 304L.

Nếu phân loại theo thiết kế và phương pháp kết nối có thể phân loại chén hàn bao gồm: Chén hàn ren, Chén hàn inox (butt-weld cap) và chén hàn phẳng (socket weld cap).

Tiêu chuẩn chén hàn inox tại QMS

• Mác thép: SUS 304, 304L, 316, 316L
• Tiêu chuẩn: ASTM A403, ASME B16.9
• Xuất xứ: Malaysia, Việt Nam, Trung Quốc …
• Quy cách: Đường kính DN8 – DN500
• Ứng dụng: Ngành xử lý nước thải, Cấp thoát nước, Ngành Bia rượu, Dầu khí, Hóa chất, Khí hơi …

Tham khảo bảng tiêu chuẩn kỹ thuật của chén hàn inox

Bảng tiêu chuẩn kỹ thuật chén hàn inox 304, chén hàn inox 316 theo tiêu chuẩn ASME B16.9

Đường kính danh nghĩa	Đường kính ngoài	Chiều dài E	Giới hạn độ dày ống	Chiều dài E1
(NPS)	(OD)	(mm)	đối với chiều dài E	(mm)
(inch)	(mm)		(mm)
1⁄2	21.3	25	4.57	25
3⁄4	26.7	25	3.81	25
1	33.4	38	4.57	38
11⁄4	42.2	38	4.83	38
11⁄2	48.3	38	5.08	38
2	60.3	38	5.59	44
21⁄2	73	38	7.11	51
3	88.9	51	7.62	64
31⁄2	101.6	64	8.13	76
4	114.3	64	8.64	76
5	141.3	76	9.65	89
6	168.3	89	10.92	102
8	219.1	102	12.7	127
10	273	127	12.7	152
12	323.8	152	12.7	178
14	355.6	165	12.7	191
16	406.4	178	12.7	203
18	457	203	12.7	229
20	508	229	12.7	254
22	559	254	12.7	254
24	610	267	12.7	305
26	660	267	…	…
28	711	267	…	…
30	762	267	…	…
32	813	267	…	…
34	864	267	…	…
36	914	267	…	…
38	965	305	…	…
40	1016	305	…	…
42	1067	305	…	…
44	1118	343	…	…
46	1168	343	…	…
48	1219	343	…	…

Lưu ý:

Chiều dài E áp dụng cho chén hàn cho độ dày không quá các chỉ số nằm ở cột “Giới hạn độ dài ống đối với chiều dài E”.

Chiều dài E1 áp dụng cho chén hàn có độ dày lớn hơn các chỉ số nằm trong cột “Giới hạn độ dài ống đối với chiều dài E” và NPS tối đa 24 inch.

Đối với NPS từ 26 trở lên, chiều dài E1 sẽ được sản xuất theo sự nhất trí giữa bên bán (nhà máy sản xuất) và bên mua.

Ứng dụng của chén hàn trong các lĩnh vực

Chén thép hàn là phụ kiện được ứng dụng phổ biến tại hệ thống các đường ống công nghệ, đường ống vận chuyển chất khí, chất lỏng,…

Chén inox hàn có khả năng chống ăn mòn, cứng và bền kết nối với mối hàn sẽ trở nên chắc chắn, chống được rò rỉ và hoạt động tốt trong môi trường nhiệt độ cao, áp lực cao và hoá chất,…

Dưới đây là ứng dụng của chén hàn trong các lĩnh vực công nghiệp:

• Nhà máy năng lượng
• Nhà máy thuỷ điện
• Nhà máy sản xuất hoá chất
• Hệ thống đường ống vận chuyển xăng dầu, khí đốt, nước,…
• Hệ thống xử lý nước thải
• Hệ thống đường ống tại các tòa nhà, trung tâm thương mại

Mua chén hàn ở đâu chất lượng và uy tín tại TPHCM ?

QMS hiện tại cung cấp các loại chén hàn inox có mác thép  304, 316 và đường kính từ DN8 – DN500 phục vụ cho từng nhu cầu của khách hàng trong các lĩnh vực cần sử dụng đến hệ thống đường ống.

Bên cạnh đó, QMS – Inox Quang Minh là đơn vị chuyên cung cấp các sản phẩm ống thép không gỉ công nghiệp đúc, ống inox hàn công nghiệp, ống inox vi sinh, phụ kiện inox,… có nguồn gốc xuất xứ ràng và chất lượng đạt các tiêu chuẩn quốc tế.

Hiện tại, QMS đã cung cấp các sản phẩm đường ống inox công nghiệp, đường ống inox vi sinh, phụ kiện inox cho nhiều dự án Inox Quang Minh lớn như: nhà máy xử lý nước thải Lê Minh Xuân, dự án pullman Phú Quốc, Landmark 81,… Hầu hết tất cả khách hàng đều rất hài lòng và đánh giá cao chất lượng sản phẩm của Inox Quang Minh.

Quý khách hàng đang cần tư vấn và báo giá về sản phẩm chén hàn inox,  inox công nghiệp, ống inox vi sinh 304, 316. Hãy liên hệ trực tiếp cho QMS qua số hotline: 0906.345.304 hoặc gửi tin nhắn qua zalo. Nhân viên kỹ thuật tại QMS rất hân hạnh được tư vấn và cung cấp sản phẩm cho quý khách.
